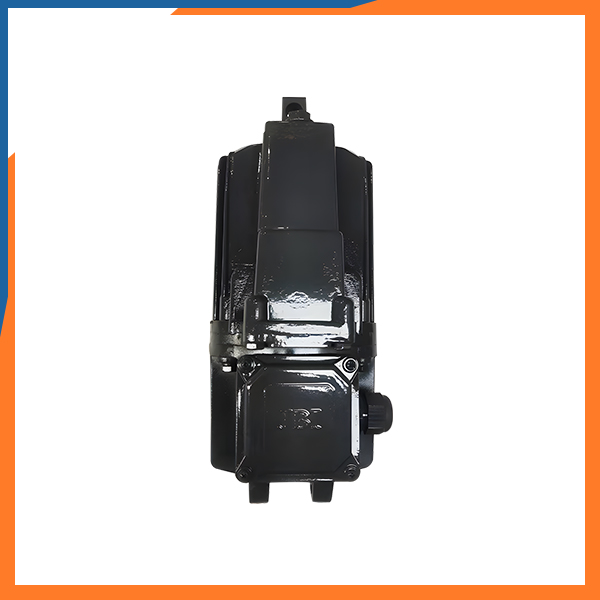

Ed系列电力液压推动器

发布时间:2023-10-17 点击次数:489次

详细说明

应用:

电力液压推动器是一种集电机,离心泵,油缸为一体的,结构非常紧凑的驱动控制装置,被广泛用作各种鼓式制动器和盘式制动器的驱动装置,还可用于各种工业阀门,闸门,定向摆动和转动(<90°)装置(机构)及夹紧装置的驱动控制。


符合标准:

Ed系列电力液压推动器符合DIN15430标准。


主要特点:

▲ 外壳为铸造铝合金,重量轻,外型美观;

▲ 电机为非浸油式结构,F级绝缘,耐热性好,寿命长;

▲ 电机接线盒盖设有密封,采用电缆填料函进线,牢固可靠,电气外壳防护等级达IP65;

▲ 电机轴和推杆均表面特殊处理,使密封件寿命大大延长;

▲ 油缸壳体在一侧设有平衡气室,可使推动器在0-180°任何方向安装,从而扩大其使用范围;

▲ 全部密封件和轴承采用世界名牌产品,密封可靠,寿命长。


工作条件:

◆ 海拔高度:<2000m;

◆ 环境温度:-20℃〜+ 50℃时,使用DB-25液压油,低于-20℃时,使用YH-10航空液压油;

◆ 相对湿度:≤90%;

◆ 工作制:间歇性(S3-60%)和连续(S1);

◆ 电源电压:三相交流,AC380 50Hz (其他电源等级可按需要定制);

◆ 电缆:电源电缆规格为4×1.5㎜²,导线截面可达到4×2.5㎜²;

◆ 有特殊要求时在订货时协商确定。


基本参数:

● 产品型号:Ed 23/5、Ed 30/5、Ed 40/5、Ed 50/6、Ed 70/5、Ed 80/6、Ed 100/6、Ed 121/6、Ed201/6、Ed 301/6、Ed 50/12、Ed 80/12、Ed 121/12、Ed 201/12、Ed 301/12、Ed 450/12、Ed 630/12、Ed121/8、Ed 201/8、Ed 301/8、Ed 450/8

● 额定推力:220~6300N

● 额定行程:50~120mm
