PYZW-IA型盘式制动专用液压系统技术原理说明书

　　PYZW-IA液压站是为盘式液压制动器配套的液压工作站

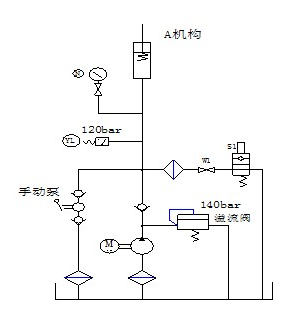

　　一、系统原理

　　二、工作原理

　　1、 电动控制

　　开闸及保压：使电磁阀S1得电保压，启动电机M(电机后盖内风叶为逆时针向方转动)，A机构执行开闸动作。当闸完全打开后，系统压力升高，系统压力达到压力继电器YL设定的动作压力时，压力继 电器YL发出信号，电机停止运转，系统处于保压工作状态。

　　闭闸：系统失电，使电磁阀S1断电泄压，在油缸内弹簧的作用下，执行关闸动作。

　　加热系统：设置温度后，220V8A送电进行自动加热，设有加热指示灯和保温指示灯，当保温指示灯常亮时加热己到设置温度。当环境温度不须加热时必须关闭液压站电控内单相空气开关。

　　2、 手动控制

　　开闸：拔动手动泵手柄往复多次排气后，旋紧手动截止阀W1的手动旋钮，拔动手动泵手柄打压，A机构即可执行开闸动作。

　　闭闸：彻底松开手动截止阀W1的手动旋钮，在油缸内、油管内弹簧的作用力下，执行关闸动作(正常使用必须松开手动旋钮) 。

　　三、系统参数

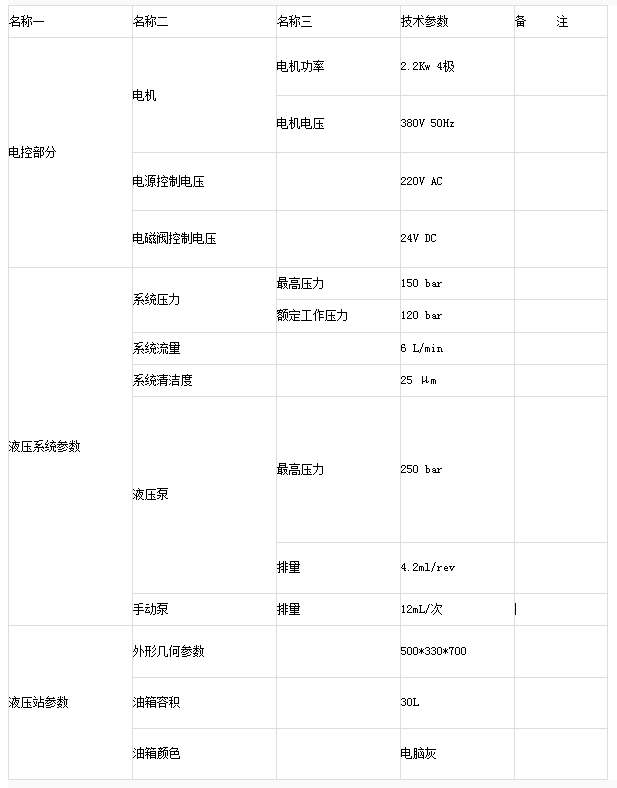

液压系统技术参数

　　四、系统调整

　　1)去掉溢流阀盖帽完全松开溢流阀4的调节螺钉，同时拧紧压力继电器YL的调节螺钉，并彻底旋开手动截止阀W1的手动旋钮，启动M，A机构执行开闸动作，此时拧开二只锁紧螺母缓慢的调节溢流阀4 的调节螺钉顺拧压力大，当闸完全打开后，观察压力表N 的指示值，继续调节溢流阀4的调节螺钉，当系统压力达到所需要压力值的1.2倍(14~15KPa)，停止调节溢流阀4的调节螺钉，旋松压力继电 器YL的调节螺钉，使其动作发出信号电机停止运转，继续旋松压力继电器YL的调节螺钉1/4圈，观察压力表N的指示值，当达到所需要的压力值时电机启动运转，如高于所需压力值电机启动则旋松压力继 电器YL的调节螺钉，反之则旋紧压力继电器YL的调节螺钉，直至调节到所需压力值时电机启动运转。

　　2)切断电源后，再启动电机M，A机构执行开闸动作，当闸完全打开后，系统压力升高，观察压力表N的指示值不高于所需压力值的1.2倍。如压力继电器不能在所需的压力值发出信号，应调节压力继 电器YL的调节螺钉，使其正确的发出信号。

　　3)重复(2)三次，如果压力继电器能正确的发出信号，则完成系统调整，锁紧溢流阀的调节螺钉。否则，继续重复过程2，直至压力继电器能正确的发出信号。

　　4)测试系统压力保压功能，应保持压力不变，不退压。

　　5) 测试系统减压补压功能，当系统在减压的情况下应在减压到2Mpa压力继电器自动动作启动M补压到所需压力值自动关闭M。

　　PYZW-IA型盘式制动专用液压站系统的检修几维护

　　1、 油箱加油时，加油量约35升，到到油箱液位计满位，定期检测油箱液位计，油箱液位应该不低于液位计的80%。

　　2、 定期检测回油滤芯，清洗或者更换滤芯，正常使用时，***使用40天更换一次油，之后每三个月更换一次油。

　　3、 每年更换一次吸油过滤器、滤芯。

　　4、 液压油如发生变质时应及时更换，加油时应使用加油过滤小车，以保证所加入油箱的油是清洁的。加油过滤小车的过滤器的滤芯应不大于20μm

　　PYZW-IA型盘式制动专用液压站外形图看详细资料，请下载产品样本或直接打电话索取，谢谢!
